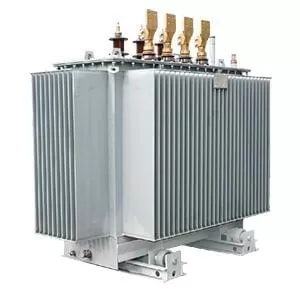

Трансформатор ТМГ 12 1000/6(10)/0,4 АО «КТЗ» и ТОО «УТЗ»

Артикул: -
(0)
  • Доставка транспортной компанией

  • Самовывоз со склада:

Более подробную информацию можно получить по телефону или e-mail:
Основные характеристики
Производитель
АО «КТЗ» и ТОО «УТЗ»
Марка
ТМГ
Номинальная мощность, кВА
1000
Напряжение, кВ
10 / 6
Цена по запросу
В наличии
Способы оплаты
  • Доставка транспортной компанией

  • Самовывоз со склада:

Более подробную информацию можно получить по телефону или e-mail:

Трехфазные масляные трансформаторы ТМГ предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (от +40 до -45°С) или холодного (от +40 до -60°С) климата. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.


Производитель
АО «КТЗ» и ТОО «УТЗ»
Тип
Масляный
Количество фаз
Трехфазные
Марка
ТМГ
Серия
ТМГ 12 серия
Номинальная мощность, кВА
1000
Номинальное напряжение обмотки НН, кВ
0,4
Номинальное напряжение обмотки ВН, кВ
6 (10)
Схема и группа соединения обмоток
Д/Ун-11
Напряжение, кВ
10 / 6
Тип регулирования напряжения
ПБВ
Диапазон регулирования, напряжения и токи отпаек (В – А)
±2×2,5%
Материал обмоток
алюминий
Потери короткого замыкания, Рк Вт
11050
Потери холостого хода, Ро Вт
1047
Ток холостого хода, Iо%
0.6
Климатическое исполнение и категория размещения
У1
Номинальная частота, Гц
50
Напряжение короткого замыкания, %
5,5
Габариты, ДхШхВ мм
1810х1285х1990
Масса, кг (полная)
3050
Масса, кг (масла)
650
Габаритные размеры (мах)
Длина (мм):
1810
Ширина (мм):
1285
Высота (мм):
1990
Масса, кг полная/масла:
3050/650
Установочные размеры:
820х820

Условные обозначения:

  • Т — трехфазный.
  • М — масляный, с естественной циркуляцией масла и воздуха.
  • Г — герметичное исполнение с радиаторным баком.

Конструкция трансформатора ТМГ12 1000

Составными элементами преобразователя являются:

  • Прямоугольная масляная емкость с герметично закрывающейся крышкой.
  • Радиаторные установки.
  • Регулирующий повышение уровня давления клапан.
  • Магнитное оборудование.
  • Медные и алюминиевые системы обмотки.

Переключатель механического типа регулирует показатели напряжения, при отключенной конструкции. На герметичной крышке установлены легкосъемные вводы ВН и НН с фарфоровыми изоляторами ИПТ, петли для транспортировки и установки конструкции, а также предохранительная мембрана.

Расширительный бачок для масла позволяет использовать оборудование длительное время, а также:

  • Производить очистку емкости.
  • Контролировать уровень масла.

Для определения температурных значений в баке установлен сигнализатор. Также присутствуют метки и уровнемер. В воздухоочистителе находится сорбент, благодаря которому блокируется попадание влаги, исключается образование шламов и возникновение окислительных процессов.

Бачок оснащен пробкой для взятия масла на пробу и пластиной, заземляющей всю конструкцию.

В экстерьере трансформатора присутствуют серые тона. Применяются окрасочные материалы и резиновые уплотнители, устойчивые к воздействию атмосферных факторов (солнца, влаги, мороза).

ООО «ВЭК» предлагает купить масляный силовой трансформатор ТМГ12 1000/6(10)/0,4 по низкой цене.
